瓷砖数控水刀切割机-超高压水刀
1·通用公司超高压发生器采用美国的全套设计方案，并按国际CE安全标准设计。配备超压保护及超温保护，使用更安全。关键零件如高压阀芯、阀座、高压管、柱塞杆、密封等由美国进口；切割效率高，使产品性能真正达到国内先进水平。采用瑞士原装进口的耐高温高压接近传感器进行换向控制； 高压发生器可产生400MPa压力，自带制冷器降温，可实现24小时连续切割，它由PLC直接发指令控制，机身仅有双色换向指示灯、显示仪表和一只急停按钮。
2·水刀专用数控系统（Waterjet CNC)·全数字式伺服驱动系统及PLC（德国）检测执行系统；首创所有机器功能操控均由水刀专用CNC面板上的薄膜按键实现，防水、防尘性能更佳，操作更加容易，故障率更低。伺服系统驱动滚珠丝杠（台湾产），能实现1微米精度快速定位；PLC系统大大简化了传统的继电器控制系统，使整机的可靠性·抗干扰能力明显提高；耐高压传感器（瑞士）进口。
3·配置一套SAND400自动磨料输送系统（其他厂家是另购件）
能将磨料从沙筒自动输送到整体式切割头，自动磨料输送系统可长距离把沙送至切割头切割任意材料，大容量的沙筒不需频繁加沙，由4只带有不同尺寸小孔的沙量控制片方便地调整输送到切割头的沙流量。

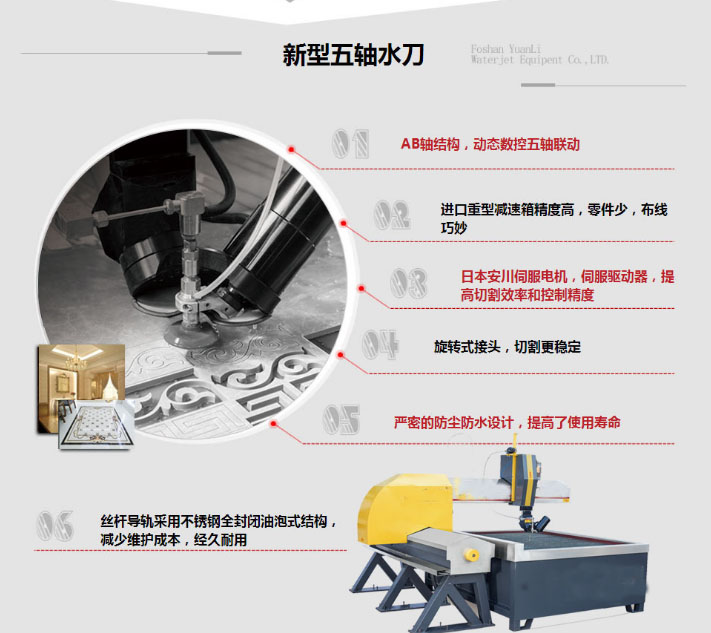

4.通用公司数控机床，采用悬臂式结构。X、Y两轴采用高精度滚珠丝杠，通过弹性联轴器与电机直接连接，吸收振动、传动精度更高。可以方便的从三个方向装卸工件，大范围的切割产品（克服了龙门式机床只可以从两端上料以及毛坯材料尺寸受限制等缺点），装卸工件，定位准确。
5 .整体式切割头，采用独特工艺设计，免调节，保证宝石水喷嘴与砂管绝对同心，切割效率更高.....
数控系统及CAD/CAM系统软件
1.机床选用320M专用水刀数控系统,（此系统是我公司易焕工程师与生产商合作研制的.）高亮度LED显示器，中英文菜单模式可随意切换，为客户提供友好的人机对话界面，进给速度（Feedrate)可随时实现倍率调整，随时实现切割路径回退再加工，避免了次品产生。外挂电子手轮可近距离的找正和对刀。可通过COM、USB接口和PC机或U盘直接对话，并具有实时故障诊断功能。
2、拥有独立自主开发的国际先进的水刀自动编程、设计CAD/CMA软件。
＊可与国际上许多图形设计软件的格式相兼容，如ASC、IGS、DXF、DWG、STL、NFL、NFL、PRT、STEP等。
＊具有自动刀具半径补偿、自动加入进刀量、自动计算切割线长度及加工时间、全自动套料（即给出毛坏尺寸以及要加工件数，软件将自动排列最佳排版位置图，省去许多软件因不具备此功能而花费大量时间和不必要的材料浪费）等功能。
＊具有DNC功能即通过PC机直接边传送程序边加工，克服了因数控系统内存太小而不能存储大容量NC程序的弊端，大大提高生产效率。
应用领域

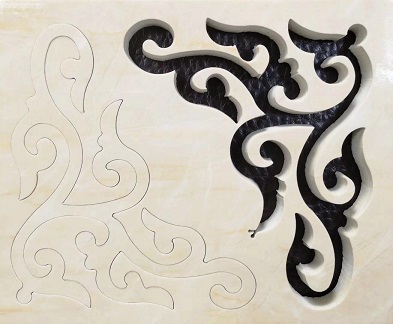

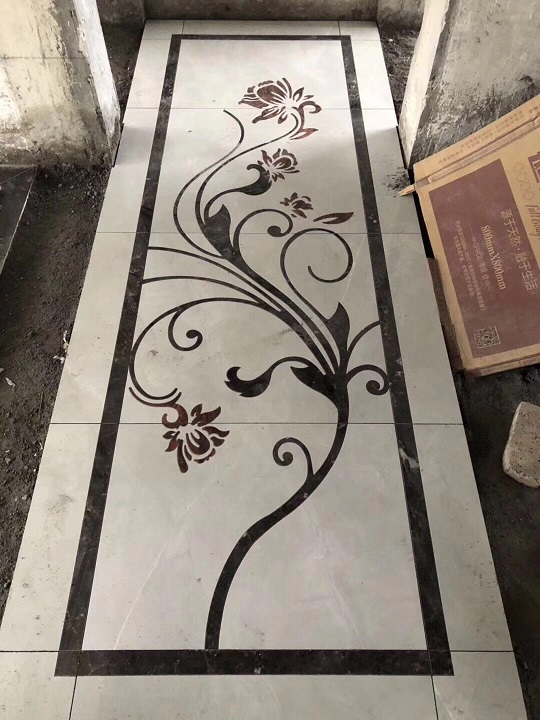

目前，我公司设备已成功应用于航空部门、兵器部门等尖端军事领域，同时也广泛应用于诸如玻璃、机械、石材、广告、汽车等众多民用领域。
