瓷砖水刀加工设备-水刀拼花切割机
发布时间：2019-03-15 11:06 作者：admin 浏览次数：

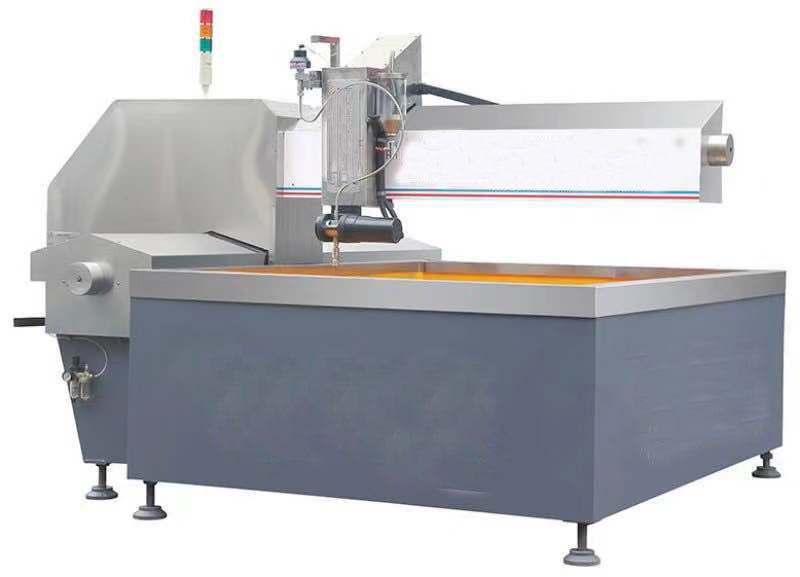

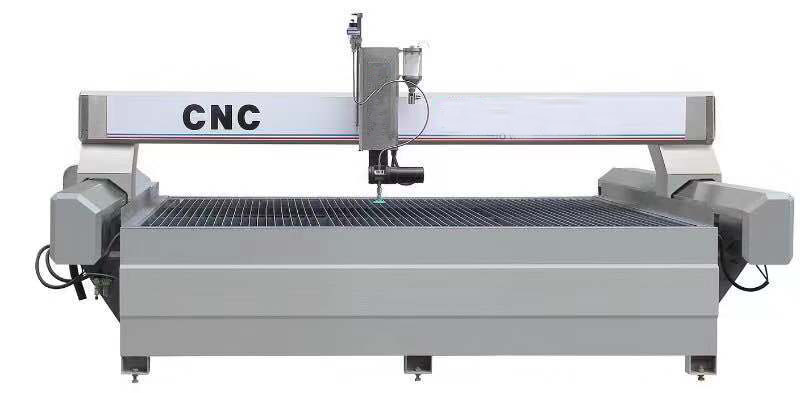

瓷砖水刀加工设备-水刀拼花切割机
机床配置参数
|
最大切割尺寸 |
|
|
切割数度 |
±0.1mm |
|
加工速度 |
0.03－4.0m/min(依材质而定) |
|
重复定位精度 |
0.025mm |
|
A、B轴转动范围 |
0-15度 |
|
最大进给速度 |
4000mm/min |
|
最大快速移动速度 |
8000mm/min |
|
X、Y轴精度 |
±0.05mm |
|
Y轴传动方式 |
单Y /双Y |
|
横梁材质＼高压水开关 |
铸造结构\气动高压水开关 |
|
纵梁材质 |
铸铁 |
|
A、B、Z、X、Y轴控制方式 |
伺服 |
|
A、B轴减速方式 |
谐波减速 |
|
滚珠丝杆生产厂商 |
台湾TBI |
|
直线导轨生产厂商 |
台湾TBI |
|
电缆、胶线 |
日本\美国进口 |
|
密封罩及镙丝 |
不锈钢304 |
|
机床结构材料 |
8mm*8mm |
|
机床底座 |
精加工 |
|
切割材质 |
几乎任何材质 |
|
五轴刀头 |
自动测高 |
|
机床润滑方式 |
油泡式 |
|
切割材质及厚度 |
不锈钢100mm |
|
石材200mm |
|
陶瓷100mm |
|
铝100mm |
|
玻璃100mm |
|
钛50mm |
三、增压器配置及技术参数
|
高压储能器 |
IWP进口材料 |
|
储能器内部连接设计 |
锥度密封结构 |
|
单向阀维修包 |
进口材料 |
|
油泵 |
自动变量 |
|
主电机功率30/37KW |
西门子/江晟 |
|
冷却系统 |
水冷/风冷/油冷 |
|
溢流阀 |
台湾 |
|
电液换向阀 |
美国 |
|
项目内容 |
HP－450 |
|
压力 |
450Mpa |
|
持续工作压力 |
330－380Mpa |
|
最大排水量 |
3.7L\min |
|
高压水管直径 |
外径9.52mm\内径3.2mm |
|
最小可能砂管直径 |
1.02mm |
|
最大可用宝石直径 |
0.4mm |
|
增压比 |
24：1 |
|
缸体 |
进口OHP |
|
活塞 |
进口ROSY |
|
密封组件 |
进口材料 |
|
缸体（高压缸） |
进口材料 |
|
陶瓷柱塞 |
进口OHP |
|
高压密封组件 |
进口材料 |
|
高压进水阀 |
进口OHP |
|
油泵排量 |
110L\min |
|
油泵压力 |
31.5Mpa\71Mpa |
|
液压油箱容量 |
115L |
|
电源 |
380V\220V（50\60HZ） |
|
外形尺寸 |
1600mm*1100mm*1350mm |
|
重量 |
1000KG |
四、CNC控制系统
CNC控制系统软件 |
上海维宏数控 |
|
有PLC |
|
AutoCAD DXF\G代码\USB |
|
Windows XP |
|
有报警系统 |
|
伺服驱动 |
总线控制伺服 |
|
电器元件 |
原装进口西门子、欧姆龙 |
